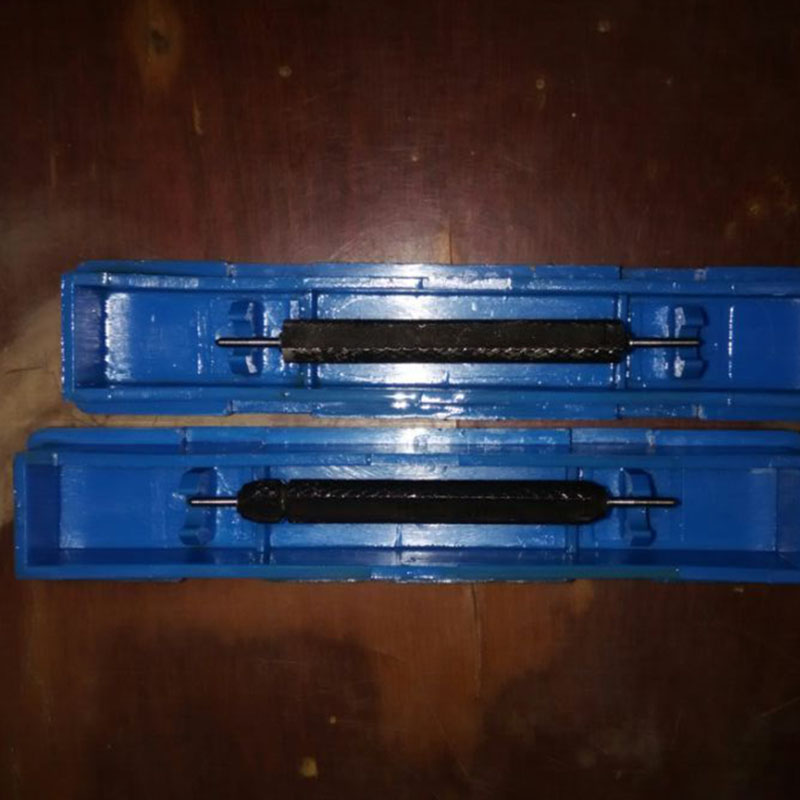

Fil Plug Gauge

Compania noastră poate personaliza diametrul nominal 0,8mm-300mm metric (M), American (ONU, UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), britanic (BSW, BSF), japonez Standard PT, German Standard RP (DIN2999), G-Tube Buckles, Square Buckles (Rectangle), R Buckles (RD Din45) Serrat, trapezoidal (TR, ACME, Stub Acme), Cilindru de gaz (PZ, W), Teaper (NPT, NPTF, Z, Bkg, R, RB, RC, RP, PT, ZG, WKG, BSPT, ANPT, PTF, ETC. Gauge cu fir de sârmă, bicicletă (baterie) Gauge special (B, BC), Aparate electrice Fire speciale (1BA, 2BA, 3BA, 4BA, 5BA, etc.), fir de supapă (5v1, 8v1, etc.) 80 ° FIRTE FIER (PG7, PG9, PG11, PG13.5, PG16, PG7, PG2, PG1 PG42, PG48), GAGES STANDARD API, API-ul țevii de ulei de țevi, geamuri de conic API, geamuri cu fir de tijă fraier (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), Gautge de fir de conductă de ulei (LP, TBG, UP TBG, CSG, LCSG, NC).

Definiția măsurării preciziei și funcțiile de bază ale calibrelor de mufe de fir

Calibrele de mufe de fir de la Storaen sunt instrumente esențiale de metrologie concepute pentru a verifica precizia dimensională a firelor de șuruburi interne, asigurând respectarea standardelor internaționale și a performanței mecanice optime. Ca un ecartament critic de măsurare a firului, soluțiile noastre definesc precizia printr-un design Go/No-Go cu funcție dublă, găzduind tipuri de fir diverse-de la profiluri metrice și bazate pe inch până la calibre specializate de fir BSP și calibre de fir BSPP pentru sistemele de conducte.

Definirea preciziei în inspecția firului

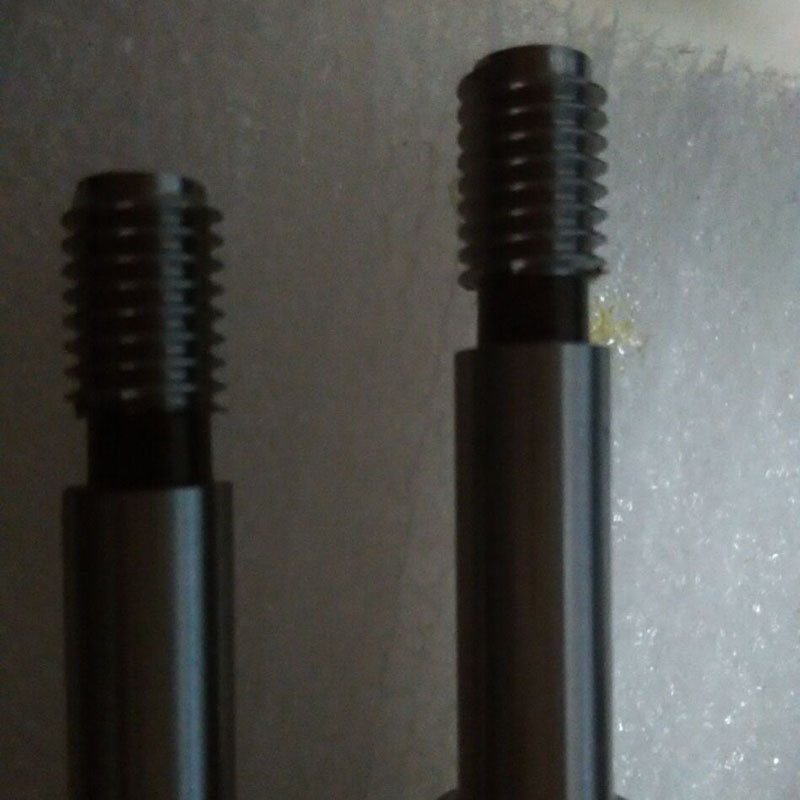

Un manometru de mufe de fir servește ca un instrument de verificare binară: capătul „Go” trebuie să treacă prin firul intern fără probleme, confirmând că îndeplinește starea minimă a materialului (dimensiunea nominală minus toleranța admisă), în timp ce capătul „no-go” nu ar trebui să intre, asigurând că firul nu depășește toleranța maximă admisă. Acest design elimină judecata subiectivă, oferind rezultate obiective pentru parametri critici precum diametrul pasului, unghiul firului (de exemplu, 60 ° pentru metrică, 55 ° pentru BSP) și pas. Calibrele lui Storaen aderă la referințe standard standard de calibru cu fir, cum ar fi ISO 965-3, ASME B1.2 și DIN 13, care garantează o precizie urmărită în industrii.

Funcții de bază pentru aplicații diverse

Acoperire cuprinzătoare de tip fir

Calibrele cu fir cu șurub se potrivesc cu un spectru larg de profiluri de fir:

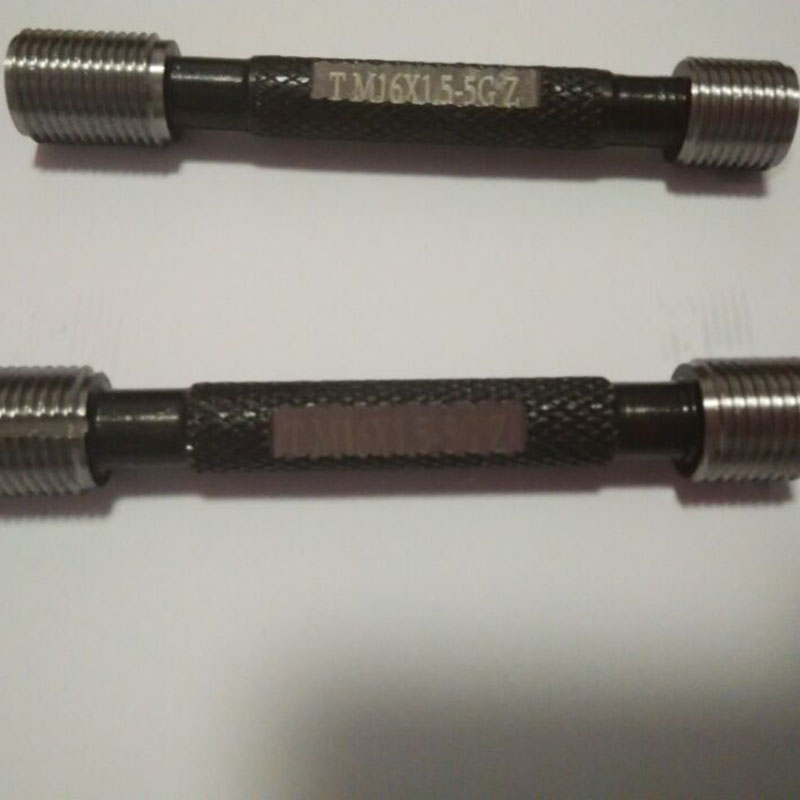

Fire metrică (seria M): ideal pentru utilizare industrială generală, cu note de precizie de până la 6 ore pentru aplicații de toleranță strânsă, cum ar fi componentele motorului auto.
Fire BSPP (paralel) și BSPT (conice): proiectate pentru conexiuni de conducte rezistente la scurgere în sisteme hidraulice (BSPP) și conducte de gaz (BSPT), asigurând respectarea standardelor ISO 7-1 și BS EN 10226.
Fire NPT: soluții personalizate pentru fire de conducte conice pe ASME B1.20.1, critice pentru integritatea presiunii sectorului petrolier și gaze.

Eficiență în controlul calității

Mecanismul intuitiv GO/NO-GO reduce timpul de inspecție cu până la 50% în comparație cu metodele de măsurare manuală, ceea ce îl face indispensabil pentru liniile de producție cu volum mare. Prin semnalizarea instantaneu a firelor neconforme, instrumentul nostru de ecartament minimizează costurile de refacere și împiedică să progreseze componentele defectuoase până la asamblare-o funcție esențială în fabricarea aerospațială a producției de fixare sau producția de dispozitive medicale, unde riscurile de defecțiune a firului sunt catastrofale.

Durabilitatea materialelor și proiectării

Construit din oțel cu unelte cu conținut ridicat de carbon (întărit până la 60HRC+) sau carbură de tungsten, calibrele de dop de la Storaen rezistă la uzură și mențin stabilitatea dimensională chiar și în medii cu temperaturi ridicate sau abrazive. Finisajul de suprafață (RA ≤ 0,05μm) asigură o inserție lină, protejând atât ecartamentul cât și piesa de prelucrat de daune în timpul utilizării repetate.

Încredere în Storaen pentru asigurarea critică a firului

Indiferent dacă calibrarea firelor interne în transmisiile auto, verificarea conexiunilor BSPP în hidraulică industrială sau asigurarea respectării firelor NPT în infrastructura energetică, calibrele de dop de la Storaen oferă o precizie și fiabilitate de neegalat. Combinând o aderență riguroasă la standardul de gabari de mufe cu design versatil pentru tipurile de fir global, împuternicim producătorii să obțină o producție cu defecte zero-un fir la un moment dat.

Specificații tehnice și procese de fabricație ale calibrelor de mufe de fir

Calibrele de mufe de fir de la Storaen sunt instrumente de metrologie concepute cu precizie concepute pentru a răspunde cerințelor exigente ale inspecției interne a firului, combinând specificații tehnice detaliate cu procese riguroase de fabricație pentru a asigura precizia, durabilitatea și respectarea standardelor globale. În calitate de furnizor de încredere de calibre cu fir cu șuruburi și calibre de fir BSP, oferim soluții care definesc excelența în măsurarea firului pentru industrii, de la automobile la autospatuie.

Specificații tehnice: precizie definită pentru fiecare aplicație

Acoperire de tip dimensiune și fir

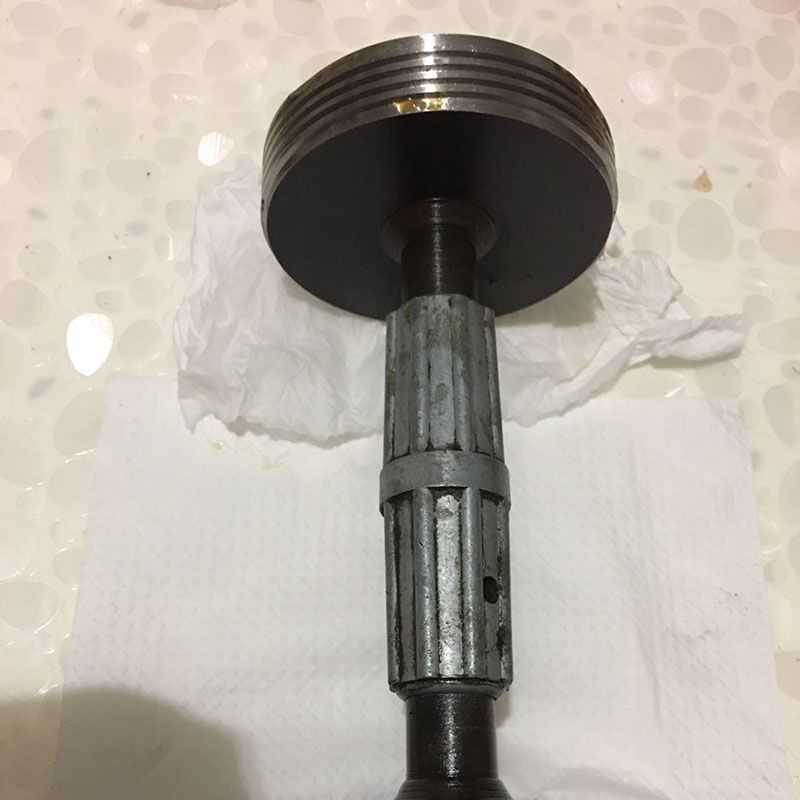

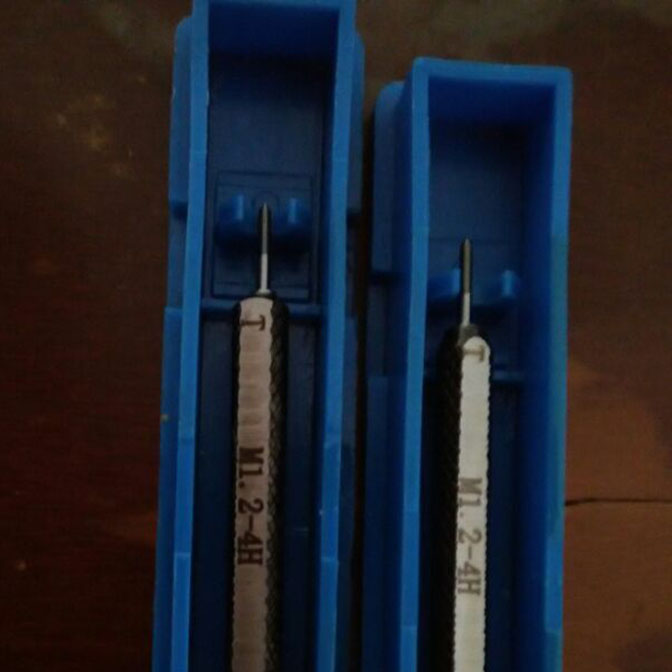

Calibrele noastre de mufe de fir acoperă un diametru nominal versatil de la 0,8 mm (M1) pentru componente de micro-precizie la 300mm (M300) pentru fire industriale grele, care se potrivesc cu profiluri diverse:

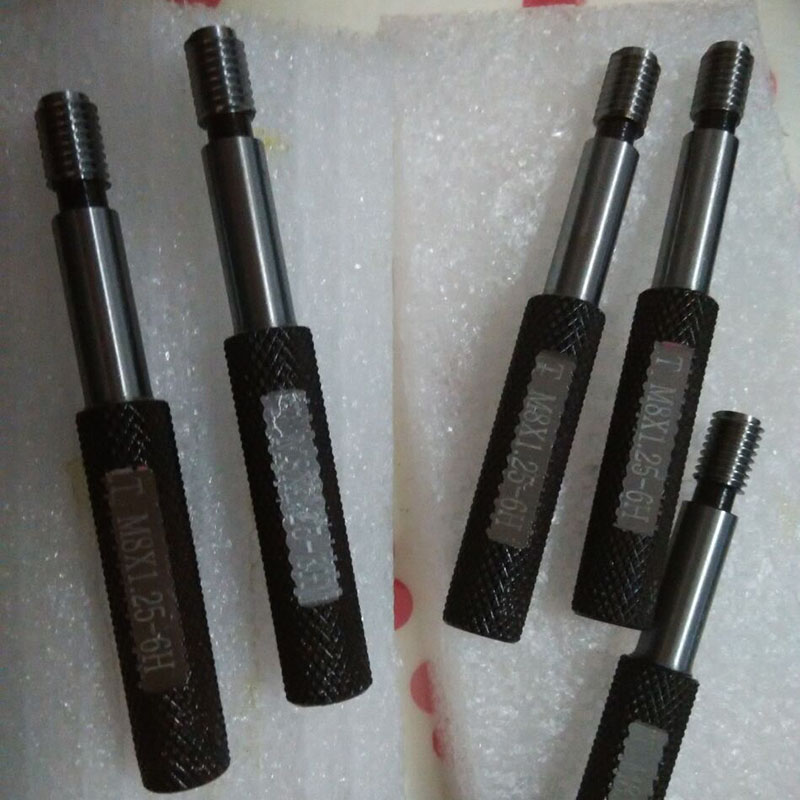

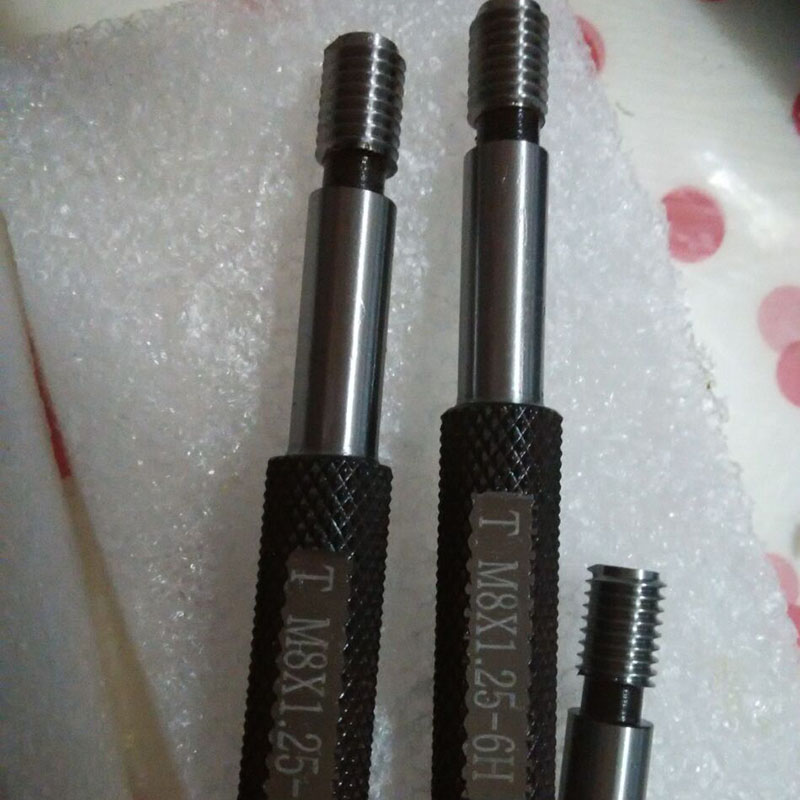

Fire metrică (ISO): clase 4H până la 8H, ideale pentru inginerie generală (de exemplu, M20 × 1,5-6H);
Fire BSPP și BSPT: paralel (BSPP, ISO 7-1) și variante conice (BSPT, BS EN 10226) pentru conexiuni de conducte rezistente la scurgere, inclusiv dimensiuni precum G1/2 și R1/4;
Tipuri specializate: soluții personalizate pentru fire NPT, ACME și proprii, asigurând compatibilitatea cu referințe standard standard de gabari pentru fir, cum ar fi ASME B1.2 și DIN 13.

Precizia și controlul toleranței

Disponibil în clasele de precizie H6 până la H9 (cu H6 ca fiind cea mai mare grad), calibrele noastre obțin o precizie la nivel micron (de exemplu, ± 0,0015mm pentru M10 × 1,0). Fiecare ecartament de măsurare a firului este calibrat în conformitate cu standardele urmărite, însoțite de o certificare care se leagă de institutele naționale de metrologie (de exemplu, NIST, PTB), asigurând respectarea sistemelor de calitate ISO 9001.

Finisare materială și suprafață

Construit din oțel cu unelte cu conținut ridicat de carbon (întărit până la 60HRC+) sau carbură de tungsten pentru rezistență extremă de uzură, instrumentul nostru de calibru cu fir oferă o oglindă RA 0.05 μM de suprafață pentru a minimiza frecarea în timpul introducerii. Acoperirile opționale de staniu sporesc rezistența la coroziune în medii dure, prelungind durata de viață cu 25%.

Procese de fabricație: măiestrie în fiecare pas

Proiectare asistată de computer (CAD)

Procesul începe cu modelarea 3D a parametrilor firului – zone de picătură, unghi de flanc și toleranță – utilizând software avansat pentru a asigura alinierea cu specificațiile clienților și cerințele standard de calibru. Modulele specializate gestionează profiluri complexe, cum ar fi manometrele cu fir BSPP, asigurând o replicare precisă a unghiurilor de filet de 55 ° și a modelelor de flancuri paralele.

Prelucrare de precizie

Materiile prime suferă un tratament termic pentru a optimiza duritatea înainte de șlefuirea CNC și de a onora profilul firului cu precizie la nivel micron. Pentru geometrii complexe, EDM de sârmă (prelucrare cu descărcare electrică) este utilizat pentru a crea rădăcini ascuțite, fără filet, critic pentru prevenirea erorilor de măsurare în aplicațiile de toleranță strânsă.

Superfinisire și calibrare

Un proces riguros de superfinisire lustruiește suprafața gabaritului până la finisajul RA specificat, urmat de calibrarea cu mai multe puncte folosind mașini de măsurare a coordonatelor (CMM) și interferometre optice. Acest lucru asigură că atât „GO”, cât și „No-Go” se încheie în îndeplinirea limitelor lor de toleranță, așa cum sunt definite de standardele internaționale.

Asigurarea calității și certificarea

Fiecare manometru de mufe de fir este supus testării funcționale 100% pentru a verifica performanța Go/No-Go, cu rezultatele documentate într-un raport urmărit. Acest angajament față de calitate face ca calibrele noastre să fie alegerea preferată pentru industriile în care integritatea firului nu este negociabilă, cum ar fi elementele de fixare aerospațiale și fabricarea dispozitivelor medicale.

Încredere în Storaen pentru o precizie fără compromisuri

Indiferent dacă aveți nevoie de un manometru standard pentru fire pentru fire metrice, un manometru specializat de fir BSP pentru sistemele de conducte sau o soluție personalizată pentru profiluri proprii, specificațiile tehnice ale Storaen și expertiza în fabricație oferă o fiabilitate de neegalat. Prin integrarea standardelor globale cu o inginerie inovatoare, ne asigurăm că fiecare instrument de calibru pe care îl producem setează punctul de referință pentru precizie – încasând procesele de control al calității dvs. cu încredere.
