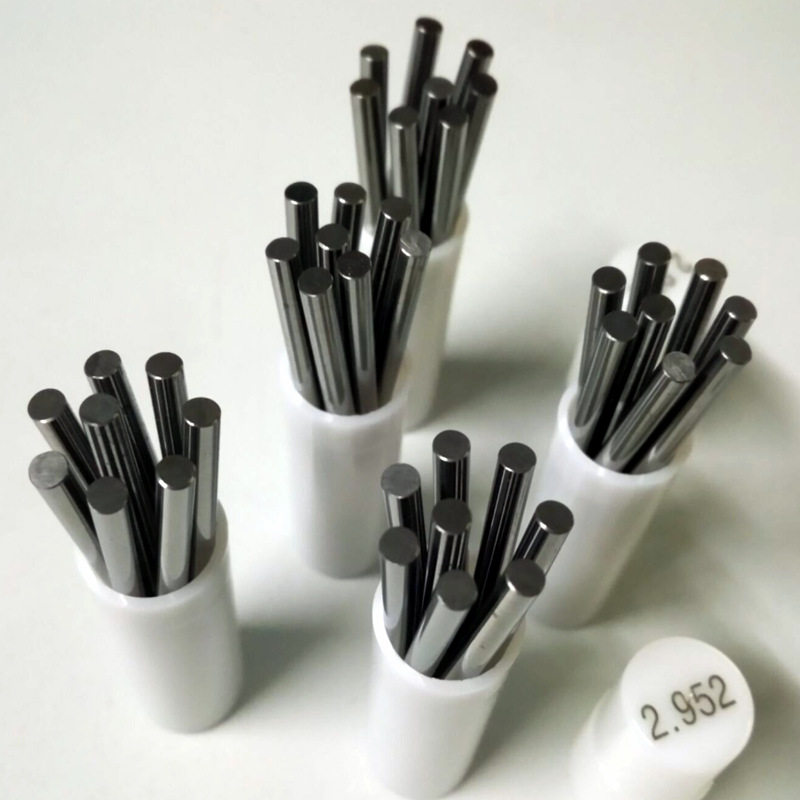

Pin Gauge-ul

Formată ca un cilindru, scara este citită din diametrul cilindrului, atunci când se măsoară, gabaritul dopului este perpendicular pe secțiunea transversală a găurii rotunde, prin gaura rotundă. Dacă nu puteți trece, atunci înlocuiți gabaritul cu diametrul mai mic; Dacă puteți trece și decalajul este prea mare, atunci înlocuiți gabaritul cu diametrul mai mare. Până la căutarea manometrului corespunzător pentru a trece prin gaura rotundă și există un ușor sentiment de frecare (trebuie să simți judecata), atunci diametrul interior al găurii rotunde este diametrul gabaritului de tip pin.

Ce este un ecartament?

Calibrele de pini sunt de obicei fabricate din oțel întărit sau alte materiale durabile pentru a rezista uzurii și deformării, asigurând fiabilitatea pe termen lung în diverse setări de fabricație. Aceste calibre vin în diferite dimensiuni standard, permițând utilizatorilor să selecteze știftul corect pentru diametrul specific al găurii de care trebuie să măsoare. Este demn de remarcat faptul că calibrele de pini sunt adesea clasificate în două tipuri: mergeți și calibrul fără acces. Ecartamentul GO este utilizat pentru a verifica dacă o gaură se află în toleranța specificată, în timp ce gabaritul de pin fără gol verifică dacă gaura depășește limitele specificate.

Avantajul principal al utilizării unui gabarit este în simplitatea și exactitatea sa. Spre deosebire de etrieri sau alte instrumente de măsurare care pot introduce erori umane, calibrele PIN oferă o evaluare simplă a trecerii. Când un gabarit de știft se potrivește perfect într -o gaură, confirmă că dimensiunea găurii este în toleranță. Dacă nu se potrivește sau nu este prea adânc, indică o problemă potențială care trebuie abordată.

Calibrele PIN joacă un rol esențial în procesele de asigurare a calității în industrii precum automobile, aerospațiale și fabricație, unde precizia este primordială. Utilizând calibre PIN, organizațiile pot menține standarde de înaltă calitate, pot asigura performanța funcțională a pieselor asamblate și, în final, pot îmbunătăți fiabilitatea produsului.

Utilizarea gabaritului de pin

Pe tărâmul ingineriei și al producției, precizia este primordială. Un instrument esențial care joacă un rol crucial în realizarea acestei precizii este gabaritul. Un gabarit este un instrument cilindric utilizat pentru a măsura diametrul găurilor sau lățimea sloturilor. Este conceput pentru a oferi măsurători exacte și repetabile, ceea ce îl face un activ indispensabil pentru controlul calității în diverse industrii.

Calibrele cu pini sunt în diferite dimensiuni și sunt de obicei fabricate din materiale de înaltă calitate, cum ar fi oțelul inoxidabil, asigurând durabilitatea și rezistența la uzură. Cu un nivel standard de toleranță, aceste calibre permit utilizatorilor să evalueze dacă o dimensiune specifică se încadrează în limite acceptabile. Producătorii folosesc adesea calibre PIN pentru a verifica dimensiunile pieselor prelucrate, asigurându -se că îndeplinesc specificațiile necesare înainte de a trece la următoarea etapă de producție.

Aplicarea unui ecartament este simplă. Pentru a măsura diametrul unei găuri, utilizatorul selectează dimensiunea corespunzătoare a gabaritului de știft și îl introduce în gaură. Dacă știftul se potrivește perfect fără forță excesivă, indică faptul că diametrul este corect. În schimb, dacă ecartamentul nu se potrivește, este justificată o inspecție suplimentară pentru a determina dacă partea este în toleranță.

Mai mult decât atât, calibrele PIN pot fi, de asemenea, utilizate pentru calibrarea altor instrumente de măsurare, asigurându -se că oferă lecturi exacte. Acest aspect le face vitale nu numai în fabricație, ci și în setările de laborator în care măsurătorile precise sunt cruciale.

Cursuri de ecartament

Calibrele PIN sunt clasificate în principal în trei clase: A, B și C. Fiecare clasă servește un scop unic și respectă toleranțele specifice, permițând inginerilor să selecteze gabaritul corespunzător pentru nevoile lor.

Caltrele PIN de clasa A sunt fabricate cu cea mai mare precizie și sunt ideale pentru aplicațiile care necesită toleranțe strânse. Aceste manometre sunt utilizate în mod obișnuit în situațiile în care este necesar un nivel ridicat de precizie, cum ar fi pentru calibrarea instrumentelor de măsurare sau în procesele de control al calității, unde validarea dimensiunilor componente este critică.

Calibrele de clasa B oferă un echilibru între precizie și rentabilitate. Acestea sunt potrivite pentru sarcini generale de măsurare și sunt adesea utilizate pe podeaua magazinului, unde se fac măsurători frecvente. Deși nu oferă același nivel de precizie ca calibrele de clasa A, acestea sunt încă vitale pentru menținerea calității constante în procesele de producție.

Calibrele de clasa C sunt proiectate pentru aplicații mai puțin solicitante, care servesc adesea ca instrument de inspecție rapidă sau pentru verificări dure. Toleranțele lor sunt mai mari, ceea ce le face mai puțin precise, dar și mai economice. Calibrele de clasă C sunt utilizate în mod obișnuit în situațiile în care o precizie ridicată nu este esențială, permițând un proces de măsurare mai eficient, fără a fi nevoie de precizia rafinată a claselor anterioare.

Standard ： GB/T1957

Makings ： GCR15

Unitatea ： mm
